آموزش ساخت کابل EDL برای پردازنده Qualcomm

EDL چیست؟

مخفف عبارت Emergency Download Mode میباشد که برای فلش کردن در زمان اضطراری مورد استفاده قرار میگیرد. این حالت فقط در گوشی موبایل بریک شده در حالت 9008 با پردازنده کوالکام (مخصوصا گوشی های شیائومی) مرسوم می باشد. پس از ساخت کابل EDL می تواند در صورت هارد بریک شدن دستگاه خود از آن استفاده نمایید. البته توجه داشته باشید که برخی از سازنده های موبایل (مانند سامسونگ) این حالت را قفل میکنند.

وسایل مورد نیاز برای ساخت کابل EDL:

• کابل میکرو USB یا USB-C
• چاقوی کوچک برای جدا کردن پوشش کابل
• یک تکه سیم یا سویچ کوچک برای اتصال دو سیم
• پیچ گوشتی برای باز کردن سویچ

چه زمانی باید با کابل گوشی را به EDL Mode ببریم؟

گاهی اوقات دستگاه خاموش یا بریک می شود و با هیچ روشی نمی توان آن را به حالت EDL برد. در این زمان شما با استفاده از این کابل می توانید دستگاه را به EDL Mode ببرید.

روش ساخت کابل EDL:

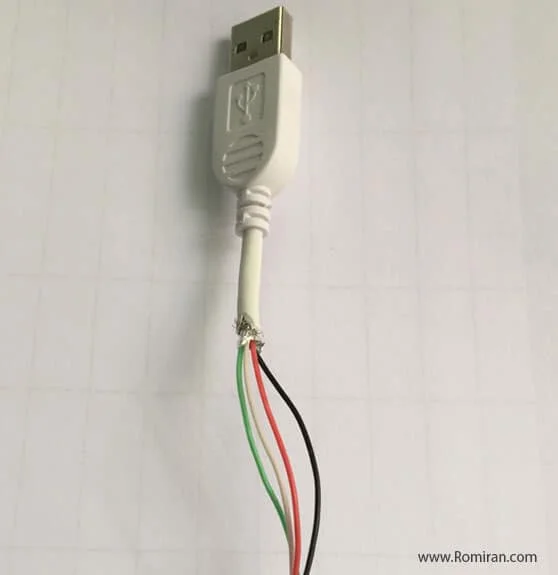

ابتدا مطابق تصویر زیر طوری که به سیم ها آسیبی وارد نشود، روکش کابل Micro USB یا USB-C را با استفاده از چاقو بردارید.

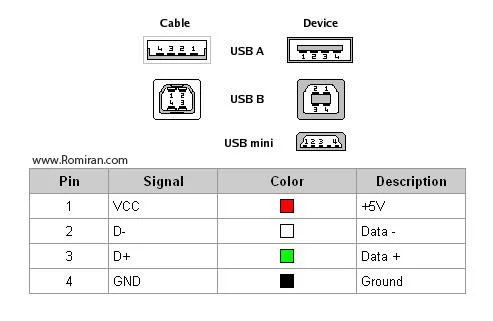

طبق شماتیک زیر دو مسیر GND و D+ را پیدا کنید (معمولا سیم سبز D+ و سیم مشکی GND می باشد)

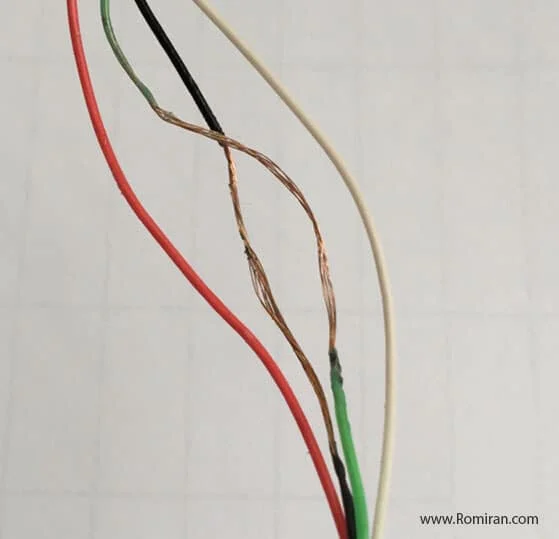

سیم های سبز و مشکی را مطابق شکل زیر لخت نموده و سپس به هم بچسبانید یا با استفاده از یک سویج کوچک آنها را به هم متصل نمایید.

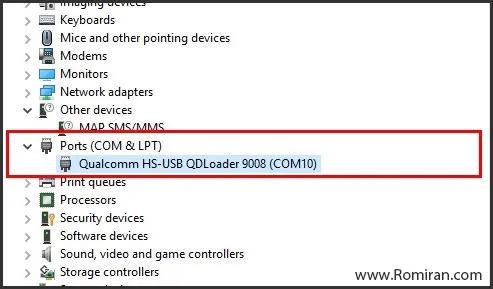

در حالتی که سیم ها به هم متصل هستند کابل را به کامپیوتر و گوشی بزنید و بین 5 تا 10 ثانیه صبر کنید تا گوشی به حالت EDL برود. سپس اتصال سیم های مشکی و سبز را جدا نمایید. اگر مراحل را به درستی طی کرده باشید در Device Manager درایوری مانند شکل زیر مشاهده خواهید کرد.

توجه: این روش فقط در مواردی است که گوشی خاموش یا بریک شده است و احتیاج به فلش کردن دارد.
